„Energiewende“ trifft frostige Wirklichkeit

Der jahreszeitlich niedrige Sonnenstand und die europaweite Flaute zeigten: Nur mit Sonne und Wind geht´s nicht. Wind- und Sonnenergie, wenn sie fließen, müssen verschleudert werden. Wir dokumentieren die Analyse von Vernunftkraft.

Erstens: Während der Kaltwetterperiode im Januar 2017 fiel die Einspeisung der Windenergie- und Photovoltaikanlagen fast völlig aus. Zweitens: Die Kaltflaute zeigt, dass adäquate Speichertechnologien in der dann nötigen Größenordnung eine Illusion darstellen. Drittens: Hinzu kommt, dass die wachsenden Spitzen bei hohen Leistungseinspeisungen den minimalen Bedarf überschreiten und durch die wegbrechende Regelfähigkeit der konventionellen Anlagen die Netzstabilität extrem gefährdet wird. Der Blackout wird immer wahrscheinlicher.

I. Leistungserzeugung im Zeitraum 16. bis 26. Januar 2017

In Deutschland sind aktuell mehr als 26.000 Windenergieanlagen mit einer Nennleistung von 50.000 MW und Photovoltaik-Anlagen mit einer Nennleistung von ca. 41.000 MW installiert. Damit hat die installierte Nennleistung der Windenergie- und Photovoltaik-Anlagen mit zusammen 91.000 MW die Größenordnung der Einspeiseleistung des Kraftwerksparks, die zur Sicherstellung einer stabilen Stromversorgung in Deutschland zeitgleich zum Verbrauch im Stromnetz in den letzten Tagen zur Verfügung stehen musste, weit überschritten.

Hinweise: Als Nennleistung einer Stromerzeugungsanlage wird die höchste Leistung definiert, die bei optimalen Betriebsbedingungen dauerhaft zur Verfügung gestellt werden kann. Windenergie-Anlagen erreichen beispielsweise ihre auf dem Typenschild angegebene Nennleistung erst bei Windgeschwindigkeiten ab 13 m/sec bis 15 m/sec, die bei starken bis stürmischen Windverhältnissen vorliegen und per Definition zu „Widerstand beim Gehen gegen den Wind“ führen. Lastganglinien bezeichnen den zeitlichen Verlauf der eingespeisten erzeugten elektrischen Leistungen (kW, MW, GW) (1 000 kW = 1 MW) über eine zeitliche Periode (1h, 24h, 1Monat, etc).

Bild 1: Stromverbrauch und Lastganglinien (Erzeugung)der Windenergie-und Photovoltaikanlagen im Januar 2017 (Quelle: Agora)

In Bild 1, das ebenso wie weitere Bilder der Webseite von „Agora Energiewende“ entnommen wurde, ist der Stromverbrauch während der Frostwetterperiode im Januar 2017 (Stromverbrauch: rote Linie) mit fast 80.000 MW in den Tagesspitzen dokumentiert (80 GW = 80.000 MW).

Die aufaddierten Beiträge der Leistungseinspeisungen aller deutschen Windenergie- anlagen (onshore: hellblau, offshore: dunkelblau) und der Photovoltaikanlagen (gelbe Leistungsspitzen) für den Zeitraum 16. bis 26. Januar 2017 variieren zwischen ca. 1.000 MW am 24.01.2017 in der Nacht und 12.000 MW in den Leistungsspitzen zur Mittagszeit. Die Maximalwerte der Photovoltaik-Einspeisung lagen bei klarem Himmel aufgrund des Sonnenstandes in den Wintermonaten bei bis zu 10.000 MW. Über den gesamten Zeitraum von 10 Tagen bewegten sich die Leistungseinspeisungen aller Windenergieanlagen aufgrund der Großwetterlage in Europa auf sehr niedrigem Niveau bis zeitweise unter 1 % der installierten Nennleistung.

Die Differenz zwischen der im Stromnetz nachgefragten Leistung und der fluktuierenden Einspeisung von wetterabhängigen Erzeugern wie Windkraft- oder Photovoltaikanlagen wird als Residuallast bezeichnet, die durch konventionelle Anlagen bereitgestellt werden musste. In Bild 2 sind die Beiträge der Kernenergie (grau) und der Braunkohle (braun) als breite Grundlastbänder mit zusammen ca. 25.000 MW Einspeiseleistung dokumentiert.

Einen sehr großen Anteil an der Stromversorgung nahmen ebenfalls die Steinkohlekraft- und Gas/Ölkraftwerke mit zusammen bis zu 38.000 MW Einspeiseleistung ein, die in den Nächten und am Wochenende dem reduzierten Stromverbrauch nachregelten.

Insgesamt wurden in Spitzenzeiten über 70.000 MW durch konventionelle Anlagen für die Stabilisierung der Stromversorgung bereitgestellt. Während der höchsten Stromerzeugung – am 24.01.2017 um 9 Uhr – trugen sämtliche Windenergie- und Photovoltaikanlagen nach Angaben der Übertragungsnetzbetreiber im Gegensatz dazu nur etwa 2.000 MW an Leistungseinspeisung bei.

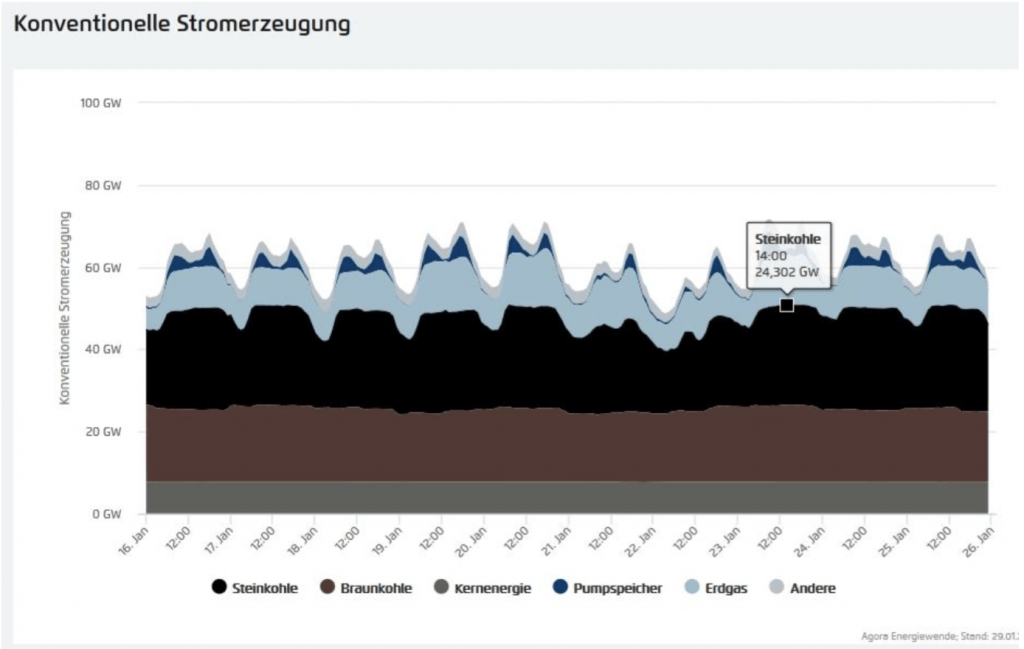

Bild 2: Leistungseinspeisung der konventionellen Stromerzeugungs-Anlagen Januar 2017 (Quelle: Agora)

Zur Orientierung: Bei einem Jahresverbrauch von ca. 600 Milliarden kWh in Deutschland wird eine mittlere Einspeiseleistung (600 TWh/8760 h) des gesamten Kraftwerkparks von rund 68.500 MW benötigt. Auch die etwa 10 Tage andauernde Großwetterlage zwang die deutschen Stromproduzenten zum Einsatz aller verfügbaren konventionellen Anlagen, um die Netzstabilität aufrechterhalten zu können. Daumenregel: jedes zusätzliche Kältegrad bedingt den Einsatz eines weiteren 1.000 MW-Kraftwerks.

Die Lastganglinien der Windenergie- und Photovoltaikanlagen sind generell durch eine ausgeprägte Stochastik geprägt, im Betrachtungszeitraum im Besonderen mit mittäg- lichen Leistungsspitzen über die Photovoltaikanlagen und den langen Zeitraum minimaler Einspeiseleistung der Windenergieanlagen.

Eine gesicherte Stromeinspeisung mit einem akzeptablen „Sockel“ an Einspeiseleistung ist nicht vorhanden. Daher bleibt die „gesicherte Minimalleistung“ aller 26.000 Windenergieanlagen und Photovoltaikanlagen mit weit über 400 Millionen m2 Kollektorfläche in Deutschland trotz des starken Zubaus der letzten Jahre insbesondere auch in den Wintermonaten mit höherem Stromverbrauch weiterhin nahezu Null: Wenn kein Wind weht, sind alle Anlagen betroffen. Gleiches gilt für die Photovoltaik z.B. in der Nacht oder an trüben Wintertagen.

II. Export/Import von Strom und hohe Börsenpreise

In den letzten Jahren wird in verschiedenen Medien oftmals über hohe Exportüberschüsse der deutschen Stromproduzenten berichtet und in diesem Zusammenhang auf die hohen Einspeiseraten der Windenergie- und Photovoltaik- Anlagen hingewiesen.

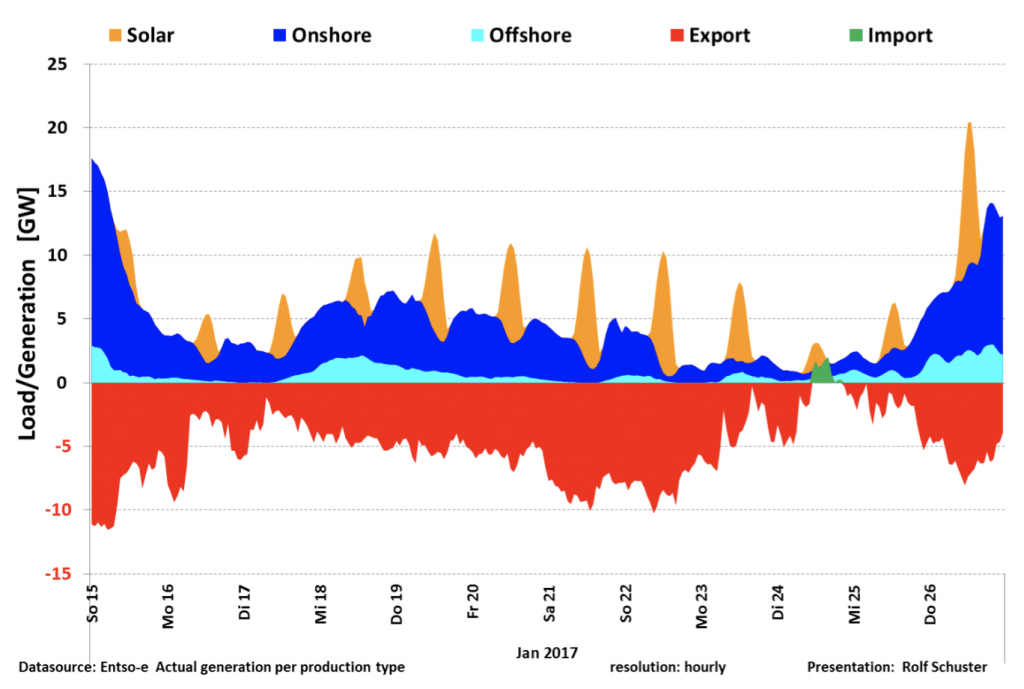

Bild 3: Korrelation Stromverbrauch und Lastganglinien der Windenergie-und Photovoltaik- anlagen im Zeitraum 15. bis 26. Januar 2017 mit Export/Import

In Bild 3 ist der Verlauf der Leistungseinspeisung aller deutschen Windenergie- und Photovoltaikanlagen im Betrachtungszeitraum und der Umfang des Exports und des Imports mit dem europäischen Ausland dargestellt. Im gesamten Zeitraum – bis auf den Stromengpass am 24.01.2017 – wurde Strom exportiert (rote Fläche), der in der Größenordnung des durch die Windenergie- und Photovoltaikanlagen erzeugten Anteils lag. Dies bedeutet: Dieser Anteil trug im Wesentlichen nichts zur Deckung des eigenen Bedarfs sowie zur Stabilisierung des deutschen Stromnetzes bei, sondern„störte“ lediglich die Erzeugung der durch die konventionellen Kraftwerke punktgenau bereitgestellten Leistung!

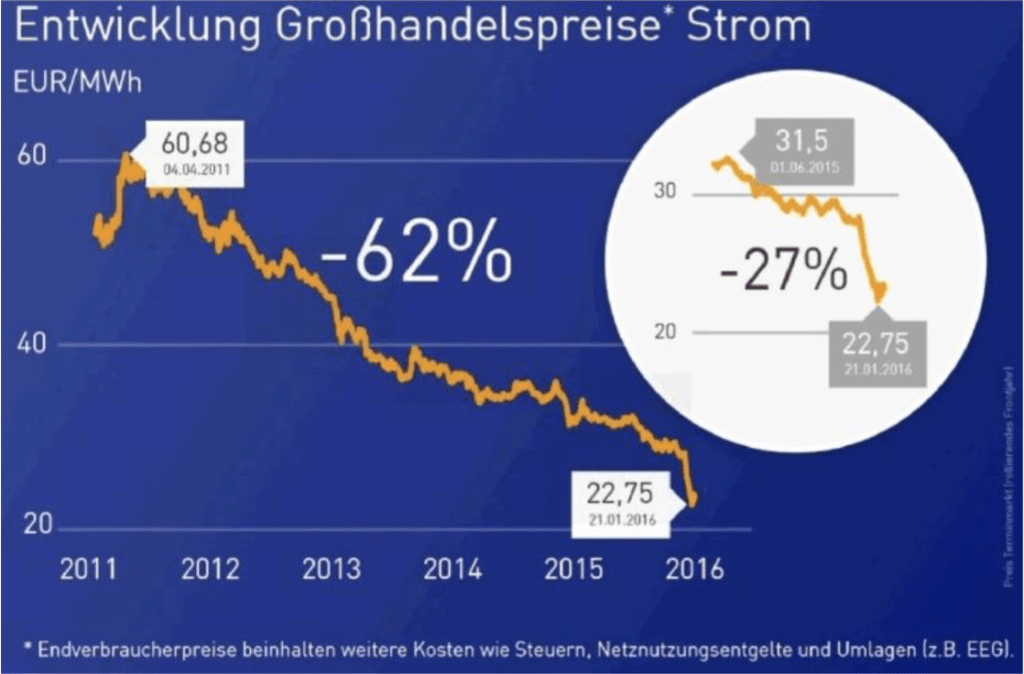

Bild 4: Entwicklung der Großhandelspreise für Strom in Deutschland

Die in Bild 4 dargestellten Großhandelspreise, die seit Jahren einem starken Abwärtstrend Richtung 2 Cent/kWh folgen und damit die etwa 1.000 Energieversorger an den Rand der Wirtschaftlichkeit ihrer konventionellen Anlagen treiben, lagen während der Kälteperiode auf dem Höchststand (Bild 5). So wurden an der Strombörse in Leipzig Spitzenwerte bis über 160 €/MWh (entsprechend 16 Cent/kWh) kurzzeitig erreicht.

Die Großwetterlage mit Tiefsttemperaturen in Europa und das Fehlen von Erzeugungs- kapazitäten im französischen Nuklearpark führten zu Engpässen in der Stromversorgung, die durch den Betrieb und die erweiterte Auslastung von Anlagen mit hohen Brennstoffkosten ausgeglichen wurden. Nach Bild 2 wurden Steinkohle- kraftwerke und die mit Kostenanteilen bis 8 Cent/kWh belasteten Gaskraftwerke mit hohen Kapazitäten ans Netz gebracht. Der Börsenpreis erreichte ausgehend von 40 €/MWh Tageshöchstwerte zwischen 80 €/MWh bis über 160 €/MWh.

Bild 5 beschreibt die Gesamtsituation der Stromversorgung während der Kaltwetter- periode bezüglich des Stromverbrauchs und der konventionellen Stromversorgung (rote Linie). Die Differenz zwischen dem Stromverbrauch und der konventionellen Erzeugung wurde durch die regenerative Erzeugung bereitgestellt, hier vorwiegend über die Bioenergie.

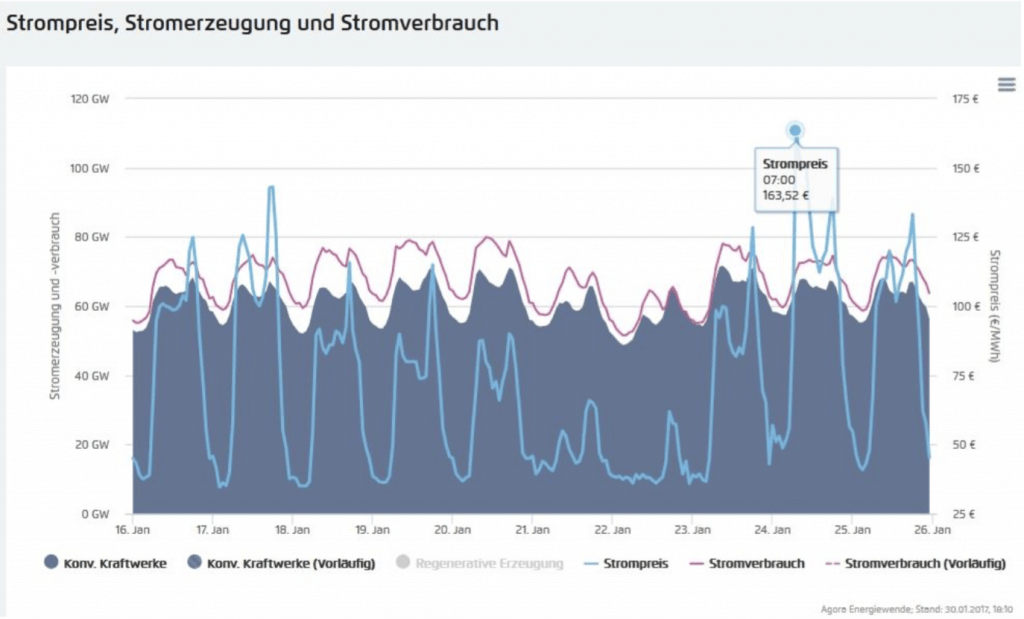

Bild 5: Korrelation Stromverbrauch, Erzeugung der konventionellen Anlagen und Strombörse in Leipzig im Zeitraum 15. bis 26. Januar 2017 (Quelle: Agora)

Auffällig sind die hohen Börsenpreise im Betrachtungszeitraum an den Werktagen, die sich am Wochenende und in der Nacht dem niedrigen Niveau von ca. 30 €/MWh wieder annähern. Die hohen Börsenpreise mit dem Spitzenwert von 163,5 €/MWh am 24.01.2017 sind Ausdruck der extremen Stromknappheit im europäischen Verbund während der Frostwetterperiode. Die minimalen Einspeisungen der Windenergie- und Photovoltaikanlagen (siehe Bild 3) konterkarieren das extreme Wunschdenken bezüglich der Energiewende ohne Kernkraft- und Kohlekraftwerke.

III. Zwischenfazit

Während der Frostwetterperiode wurden im Zeitraum 16. bis 26. Januar 2017 von den über 26.000 Windenergieanlagen mit einer installierten Nennleistung von 50.000 MW nur minimale Leistungseinspeisungen für die Stromversorgung bereitgestellt. Die Kernenergie-, Kohle- und Gaskraftwerke übernahmen fast vollständig die Strom- versorgung in Deutschland. Die hohen Börsenpreise sind ein deutliches Indiz für die Stromknappheit während dieses Zeitraums. Die „Stromspeicherung“ als Ausweg aus dem Dilemma der stochastischen Leistungseinspeisung fluktuierender , wetterabhängiger Windenergie- und Photovoltaikanlagen erscheint angesichts der Größenordnung des Stromverbrauchs illusorisch: Im Zeitraum von nur 10 Tagen werden ca. 16 Milliarden kWh verbraucht. Dies mittels Batteriespeicherung zu überbrücken würde mit Investitionskosten von 16 Billionen € zu Buche schlagen und das 42-fache der Welt-Jahresproduktion von Lithium-Ionen-Batterien erfordern. Die großtechnisch machbare Alternative über Pumpspeicherkraftwerke würde den Bau von 2800 Anlagen mit je 1.000 MW Nennleistung erfordern. In Deutschland ist zurzeit eine Pumpspeicherkapazität installiert, die 7 Anlagen von jeweils 1.000 MW Nennleistung entspricht. Zudem besitzt Deutschland keine topologischen Voraussetzungen für den Bau ausreichend vieler Pumpspeicherkraftwerke, deren Baukosten sich ebenfalls im Bereich von Billionen € bewegen würden.

IV. Negative Strompreise bei hohen Windenergie-Leistungs-Einspeisungen

Die „Lupe“ in Bild 6 dokumentiert den zu den minimalen Leistungseinspeisungen komplementären Vorgang der hohen Leistungseinspeisung bei minimalem Strom- verbrauch am Sonntag, den 20. November 2016 und seine Auswirkungen auf den Strompreis an der Börse sehr deutlich. In diesem Bild ist der Börsenwert des Stroms (rechte Ordinate: Börsenwert EEX) in €/MWh schwarzgestrichelt nachgeführt. Der Wert einer kWh variiert innerhalb der vier Tage zwischen ca. 5 Cent/kWh und dem Minimalwert von minus 3,04 Cent/kWh am 20.11.2016 zwischen 14 Uhr bis 15 Uhr. Abnehmer erhalten eine Vergütung für die Abnahme von Strom, der im bundes- deutschen Stromnetz nicht adäquat verbraucht werden kann.

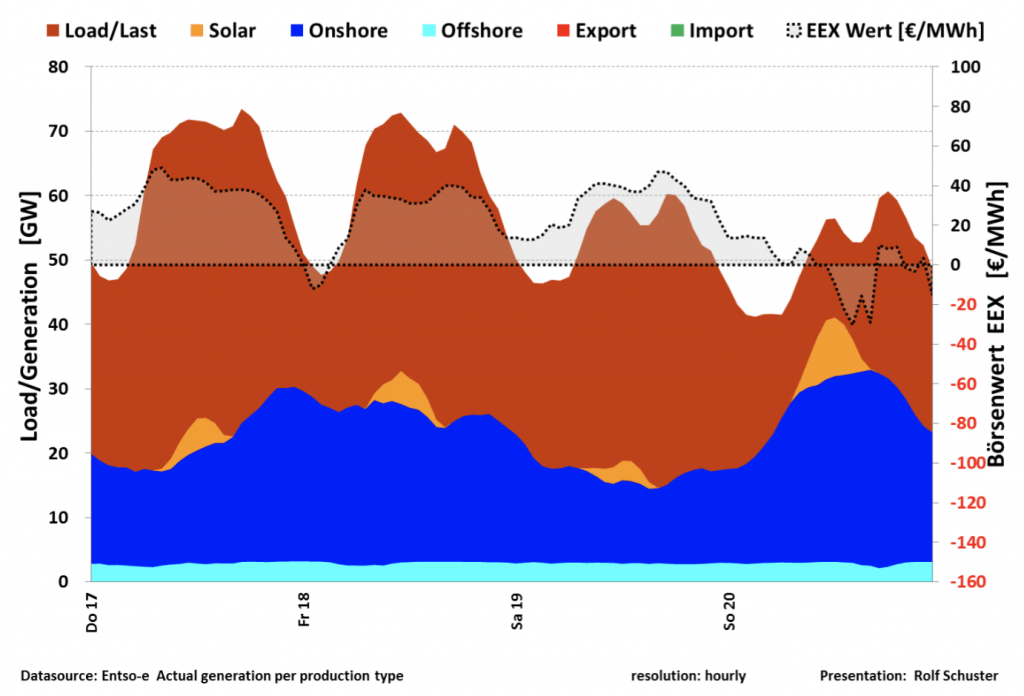

Bild 6: Stromverbrauch und Lastganglinien der Windenergie-und Photovoltaikanlagen im Zeitraum 17. bis 20. November 2016

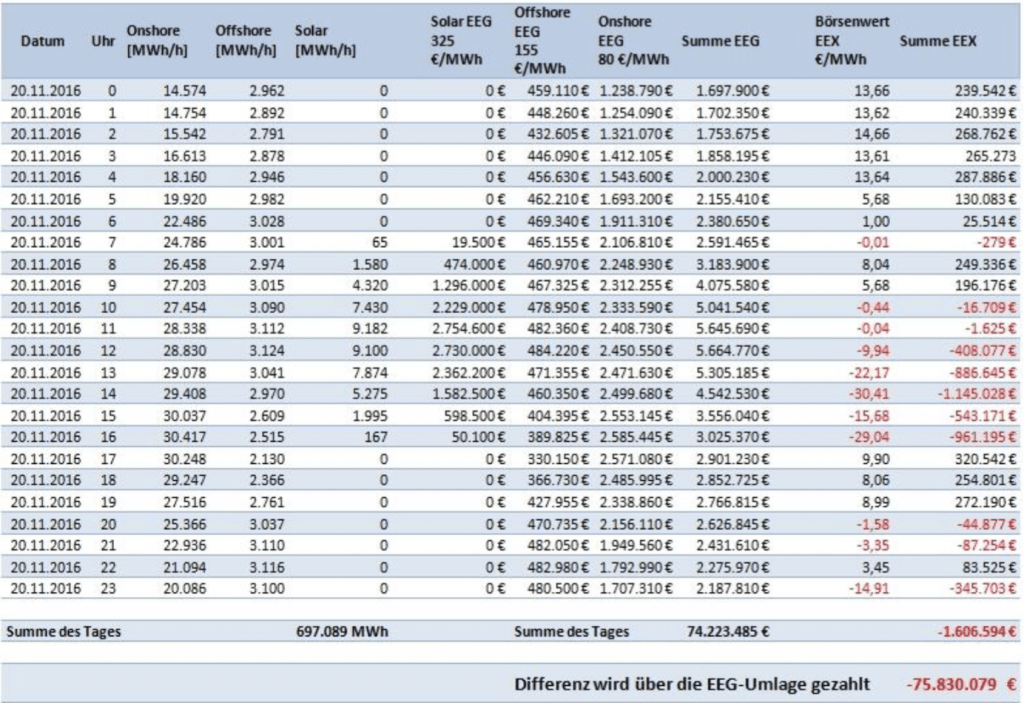

In der nachstehenden Tabelle sind stundenweise die Anteile an elektrischer Arbeit aller deutschen Onshore-/Offshore Windenergie-Anlagen und Photovoltaikanlagen für den 20.11.2016 aufgeführt. Zudem sind für diese drei „Regenerativen“ die in diesen 24 Stunden angefallenen EEG-Vergütungen und deren Summierung (Summe EEG) benannt.

Für die Photovoltaikanlagen fallen pro MWh 325 € (32,5 Cent/kWh) im Mittel an EEG- Vergütung an, für Offshore-Kraftwerke 155 €/MWh (15,5 Cent/kWh), für Onshore 80 €/MWh (8 Cent/kWh). Die Summe der EEG-Vergütungen pro Stunde variierte am 20.11.2016 zwischen dem Stunden-Minimalwert von 1,697 Millionen € zwischen 0 Uhr und 1 Uhr und dem Stunden-Maximalwert von 5,664 Millionen € zwischen 12 Uhr und 13 Uhr. Der Maximalwert wurde durch die im Bild 6 sichtbare hohe Überlagerung der Photovoltaik-Einspeisung (gepaart mit hoher mittlerer EEG-Vergütung von 32,5 Cent/kWh) in der Mittagszeit mit der korrespondierenden sehr hohen Einspeisung aller Windenergie-Anlagen in Deutschland zu diesem Zeitpunkt erreicht.

Tabelle: EEG-Vergütung für Windenergie- und Photovoltaik-Anlagen in Verrechnung mit dem Börsenpreis

Quelle: Daten der Übertragungsnetzbetreiber

Der an die Betreiber der regenerativen Anlagen (Wind und Sonne) am 20.11.2016 ausbezahlten EEG-Vergütung von 74,223 Millionen € (im Mittel 3,1 Millionen € pro Stunde) steht ein Börsenwert von minus 1,606 Millionen € gegenüber. Als Differenz zwischen der Ausgabe EEG-Vergütung und der Einnahme über den Börsenpreis hatten die Stromkunden über die Bundesnetzagentur daher insgesamt 75,830 Millionen € an die Anlagenbetreiber zu überweisen. Negative Strompreise sind in der Tabelle rot gekennzeichnet. Man kann sich also leicht ausrechnen, dass bereits ein rundes Dutzend solcher „guten“ Windtage den so zu errechnenden Gesamtpreis der EE- Stromerzeugung über die Milliardengrenze drücken würden!

V. Schwindende Netzstabilität

Bild 7 dokumentiert die gesamte Stromeinspeisung aller Windenergie-und Photovoltaikanlagen in Deutschland im Zeitraum 2011 bis Dezember 2016 vor dem Hintergrund der rasant steigenden installierten Nennleistung auf aktuell 91.000 MW. Die „gesicherte Minimalleistung“ aller Windenergie- und Photovoltaikanlagen in Deutschland bleibt aufgrund der Wetterabhängigkeit (Flauten und Zeiten ohne Sonneneinstrahlung) trotz des starken Zubaus der letzten Jahre im gesamten Zeitraum und insbesondere auch in den Wintermonaten mit höherem Stromverbrauch weiterhin nahezu Null. Ein gegenseitiger Ausgleich der Einspeisung der Windenergie- anlagen im gesamten Bundesgebiet ist trotz weitreichender Verteilung der Anlagen nicht erkennbar. Ganz offensichtlich wachsen die Ausschläge und Schwankungen mit dem Zubau an Erzeugungskapazitäten immer weiter an.

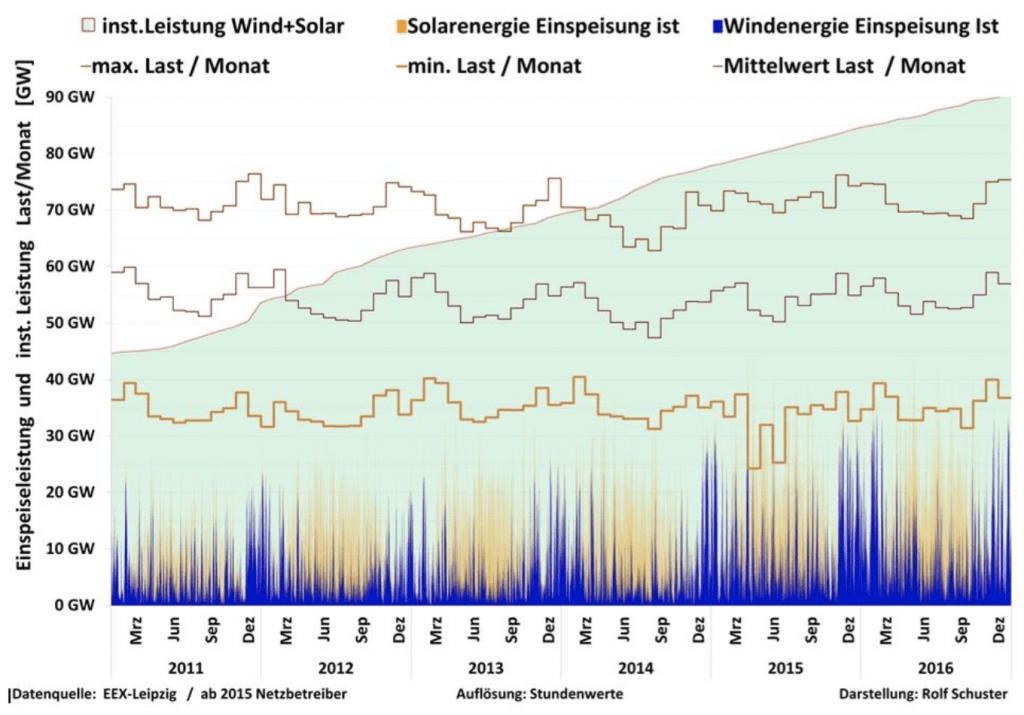

Bild 7: Lastganglinie der Windenergie-und Photovoltaikanlagen in Deutschland im Zeitraum 2011 bis 2016 mit Darstellung der installierten Nennleistung dieser Anlagen (hellblau)

In Bild 7 sind zudem die Verläufe des Stromverbrauchs (monatlich gerechnet mit roten Linien: minimaler, maximaler Stromverbrauch und monatlicher Mittelwert) angegeben, die über das Jahr relativ konstant sind. Der Stromverbrauch variiert sehr stark zwischen Tag und Nacht und zwischen den Arbeitstagen und den Wochenenden. Die wichtige Aussage ist der stark zunehmende Trend, dass die Stromspitzen der volatilen regenerativen Energien immer öfter die Minima des Stromverbrauchs treffen.

Die dünne rote Linie (min. Last/Monat) schneidet die Maxima von „Wind und Sonne“ immer öfter. Die Situation, dass kein ausreichender Puffer der Regelbarkeit der Netzstabiliät durch konventionelle Anlagen mehr vorliegt und der nicht verwertbare Anteil nicht regelbarer Energie zu negativen Strompreisen führt, wird kein Einzelfall bleiben, sondern wie in den letzten Jahren vermehrt feststellbar, die Regel werden. Viel schlimmer als die negativen Strompreise für „wertlosen Strom, der teuer entsorgt werden muss“ ist für die bundesdeutsche Stromversorgung der bald nicht mehr vorhandene Regelpuffer mit konventionellen Kraftwerken, die den mit Vorrang einspeisenden regenerativen Energien nachregeln müssen, oftmals mit voller Ersatzleistung für „Wind und Sonne“. Überdies schwindet die zur Stabilisierung des Netzes zwingend erforderliche Schwungmassenreserve. Dadurch wird das Netz zusätzlich gefährdet.

Die Statistik der Bundesnetzagentur (Bild 8) dokumentiert die erwartungsgemäß starke Zunahme von Eingriffen in die Erzeugungsleistung von Kraftwerken, um Leistungsabschnitte vor einer Überlastung zu schützen. Da die Spitzen der Erzeugung von Sonne und Wind ein Maß erreicht haben, das sich seit geraumer Zeit sehr häufig mit dem Bereich des Verbrauchs schneidet, schwindet die Regelfähigkeit des Netzes aufgrund der schwindenden Flexibilität der Erzeugung massiv.

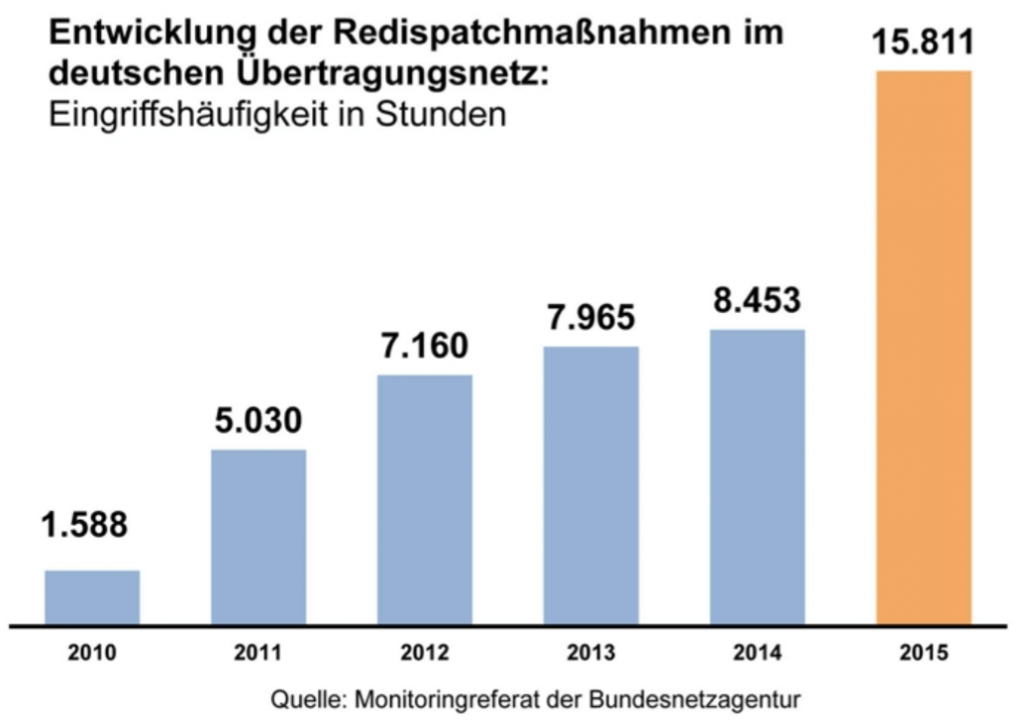

Bild 8: Eingriffshäufigkeit im deutschen Übertragungsnetz

Die als Backup-Kraftwerke fungierenden konventionellen Kraftwerke können ihre Leistung maximal auf Null reduzieren. Bei weiterer Anpassung der Leistungserzeugung müssen EEG-Anlagen vom Netz genommen werden, deren nicht erzeugte kWh trotzdem nach EEG bereits jetzt mit hohen Millionenbeträgen vergütet werden müssen. Die negativen Strompreise tragen zur Erhöhung des Stromexports ins europäische Ausland bei, führen zu Zusatzkosten für die deutschen Stromkunden und unterminieren zudem auch im Ausland die Ertragslage der dortigen Versorger.

Die Bilder 7 und 8 dokumentieren die Korrelation zwischen Lastganglinien mit hohen Spitzen und niedrigem Stromverbrauch und der Gefährdung der Stromversorgung sehr anschaulich. Die wachsende Überschneidung des Minimalverbrauchs an Strom mit den Spitzen von Sonne und Wind ab 2015 führte zum massiven Anstieg der Redispatch-Maßnahmen der Übertragungsnetzbetreiber und wurde 2016 weiter gesteigert. Die Zahl der Eingriffe zur Stabilisierung der Stromnetze mit Abfahren von Anlagen und schnellem Anfahren von Reserve-Anlagen außerhalb der Planung wird weiter exponentiell ansteigen, mit der Gefahr von Blackout-Situationen. Eine Ahnung von deren verheerenden Konsequenzen verleiht die Bundestagsdrucksache „Gefährdung und Verletzbarkeit moderner Gesellschaften – am Beispiel eines groß- räumigen und langandauernden Ausfalls der Stromversorgung“ aus dem Jahr 2011.

Abschließende Bemerkung: In der öffentlichen Diskussion der Regenerativen Energien werden gerne die Begriffe „Elektrische Leistung (kW)“ und „Elektrische Arbeit (kWh)“ miteinander vermischt. Die Zuwachsraten an installierter Nennleistung (1 MW = 1 000 kW) werden als Beleg für den Erfolg der regenerativen Stromerzeugung gewertet, obwohl diese nur den Zuwachs an möglichem Potential bei optimalem Angebot an Windgeschwindigkeit und Sonneneinstrahlung beschreiben. Zur Klarstellung sei nochmals dieses einfache Beispiel angefügt: Eine Windenergie-Anlage mit einer Nennleistung von 1 MW liefert, wenn sie über einen Tag ständig mit ihrer maximalen Leistung von 1 MW betrieben wurde, die elektrische Arbeit von 24 MWh (1 MW*24h=24 MWh). Bei Windgeschwindigkeiten unter 3 m/sec steht die Anlage still; die volle Leistung wird bei Sturmstärke erreicht. Die oft geübte Praxis der Verrechnung von Nennleistungen regenerativer Anlagen mit den Leistungen von „Atomkraftwerken“ ist entweder raffiniert angelegte Irreführung oder zeugt von völliger Unkenntnis der physikalischen Zusammenhänge.

V. Fazit

Der weitere Zubau von Windenergie- und Photovoltaik-Anlagen führt zu immer größeren Leistungsspitzen, die zwangsläufig in zunehmendem Maß die Netzstabilität gefährden. Aus höheren Differenzkosten zwischen EEG-Vergütungen und Börsenerlösen resultieren höhere EEG-Umlagen. Die Ertragslage der 1.000 Energie- versorger wird über sinkende Börsenpreise weiter geschwächt werden. Andererseits treten Dunkelflauten (wie etwa die zehntägige Kälteperiode im Januar 2017) auf, die eindeutig beweisen, dass selbst ein vielfacher Zubau von Windenergie- und Photovoltaikanlagen kein einziges konventionelles Kraftwerk ersetzen wird. Sie zeigen außerdem eindrücklich, dass das zur Überbrückung insbesondere der „Kaltflaute“ erforderliche Erneuerbare-Energie-Speichervolumen bereits nach wenigen Stunden, erst recht aber nach einigen Tagen ohne konventionelle Erzeugung astronomische Ausmaße erreicht. Deshalb ist der oft geforderte Ausweg einer Pufferung durch elektrische Batterien technisch und finanziell nicht machbar.

Die zunehmende Überlappung der Bereiche der Leistungsspitzen von Windenergie- und Photovoltaikanlagen und des minimalen Stromverbrauchs, welche die Sicherstellung der Netzstabilität über konventionelle Anlagen massiv einschränkt, wird der Knackpunkt der Energiewende sein. Die subventionierte Vorrangeinspeisung der volatilen Anteile an der deutschen Stromversorgung führt aufgrund physikalisch- technischer und wirtschaftlicher Randbedingungen zu nicht lösbaren Konflikten.
